一 简述

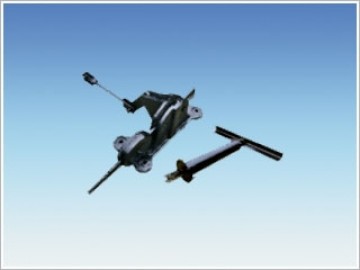

扳道器是一种手动转换道岔的设备。它以弹簧的张力来实现道岔转换到定反位，并将其保持在定反位的功能。适用于容易发生“挤岔故障”情况下的道岔，一旦挤岔不会损坏设备。它将可以锁闭轴内穿入底座上的锁闭孔内并加上锁头，使道岔锁定在定反位状态，以利于行车过岔安全。

二 产品特点

1.手柄长度可伸缩290MM，当道岔转换阻力不大时，可缩短手柄长度，反之，延长手柄长度。

2.为减小手柄扳动行程，其手柄把能够旋转180度，便于人力操作。

3上述伸缩与旋转均由手柄套管上两个弹簧销的提起，调整后再落入来实现。

4.为克服扳动阻力，手柄头内设计为球心滑块结构，其结构扳动灵活。

5.直角拐旋转中心主轴上，装有滚动轴承，提高了产品的使用寿命和精度。

6.凡旋转轴孔之间，均装有具有自润滑性能材料的衬套。

7.拉杆与道岔之间的连接，采用了微调器，安装后在使用过程中，使其不用拆除连接销，即可对道岔开口及密贴状况进行调整。

三 技术参数

1.适用道岔开口≤120㎜

2.适用道岔转换阻力≤1960N（200KG）

3.拉杆最大直线位移量209㎜

4.安装处两枕木中心距650㎜，拉杆与岔尖处枕木两中心线距离为350㎜

5.安装在铁路复线线路中间时，可调整手柄距两边线路中心线应≥2250㎜
